立柱懸臂吊是現今生產中利用最廣泛的一種起重設備，定柱式懸臂吊的優勢有哪些呢，它可靠性很高，適合短距離頻繁起吊任務，操作靈活，大大提高了工作效率，那么定柱式旋臂起重機是怎么安裝的呢？下面為您圖文講解。

一、立柱的安裝

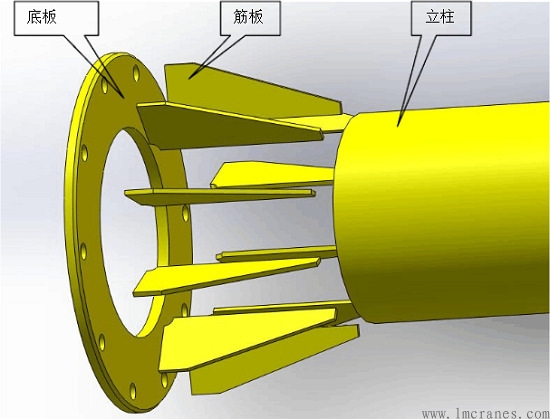

將立柱套入底板的內圈中，在底板的兩側將底板與立柱焊接固定，再將若干筋板焊接于底板和立柱上，完成立柱懸臂吊底板安裝。

二、端板和腰圈軌道的安裝

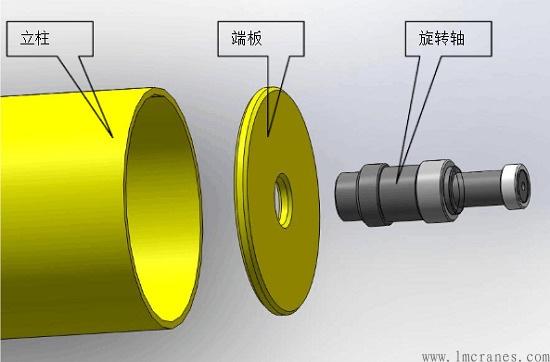

首先將立柱式起重機旋轉軸與端板調整好位置后焊接固定，保證旋轉軸的垂直度。然后將端板放入立柱中，按圖紙尺寸，與立柱焊接固定。將腰圈軌道套入立柱，按照?qǐng)D紙尺寸調整相應位置后，與立柱焊接固定，完成安裝。

三、回轉套筒的安裝

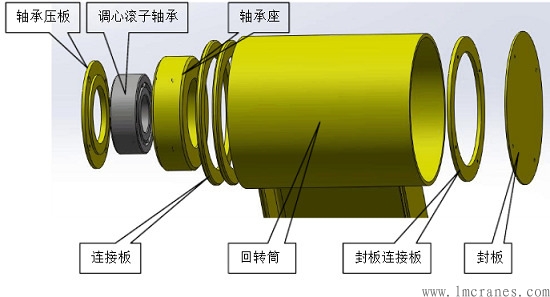

將軸承座與回轉筒通過連接板按照?qǐng)D紙尺寸焊接固定，壓入調心滾子軸承，再用軸承壓板封住回轉套筒左側。回轉筒右側焊接封板連接板，通過螺栓連接封板，現場安裝時將封板拆下，在回轉套筒內部安裝集電裝置等。立柱懸臂吊回轉套筒內部零件安裝完成后，將封板裝好，完成安裝。

四、支架的安裝

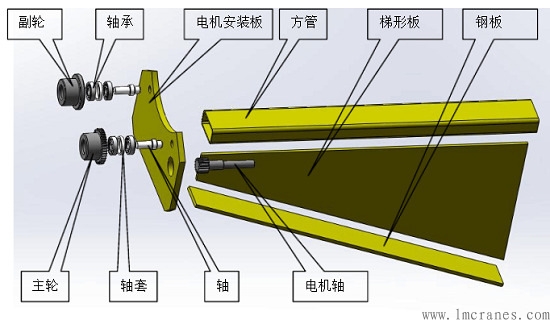

首先將軸焊接于電機安裝板上，安裝主輪和副輪，再根據圖紙尺寸焊接固定方管、梯形板、鋼板。根據圖紙尺寸，將支架焊接在懸臂上，完成安裝。

五、立柱懸臂吊整機的現場安裝

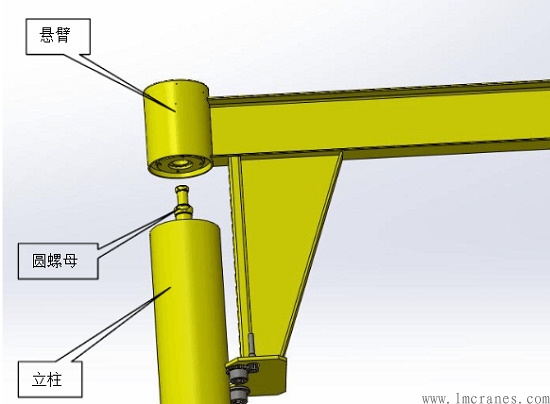

現場安裝時，將立柱上的圓螺母取下，通過旋轉軸和腰圈軌道把懸臂固定在立柱上，再將圓螺母從回轉裝置內部安裝到旋轉軸上，再依次安裝集電環和鎖緊聚氨酯螺母。圓電纜從立柱內部穿過，通過旋轉軸的中心孔傳出，接電進入集電環回轉裝置內部安裝有集電環支架和碳刷，碳刷末端接電纜，從回轉裝置中間引出接入電控柜，通過電控柜內的接觸器開關，將電纜接入回轉裝置運行電機和起升電動萌蘆。完成安裝。
